샤프트에 입 · 출력 플랜지 수축 · 조립방법

샤프트에 입력과 출력 플랜지를 맞추기 위해 수축 · 조립할 때는 아래의 과정과 같이 조립한다.

※ shrinkage fit (쉬링키지 핏, 수축 · 조립)
:  축과 구멍 등의 끼워맞춤에 있어서 축 지름이 구멍 지름보다 클 때 , 구멍쪽을 가열하여 팽창시켜 축에 끼워맞춤하는 것. 상온에서 냉각한 때 구멍이 축을 강하게 죄는 끼워맞춤이다.

1. 입력 플랜지

1) 오래된 플랜지를 조립할때

먼저, 플랜지의 안쪽 구멍을 확장하기 위해 플랜지를 210도까지 가열한다.
(오일을 이용하여 가열)

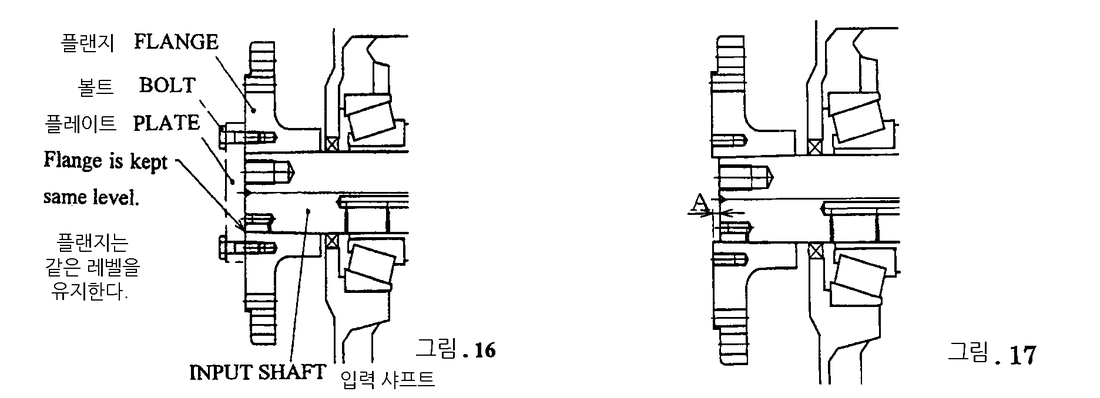

다음으로, 그림 16.처럼 샤프트에 플랜지와 플레이트(jig:지그, 각종 부품을 가공할 때 사용하는 일종의 보조구)를 끝까지 밀어준다.

2) 새 플랜지로 교체할때

먼저, 샤프트에 가볍게 두드리면서 끝까지 새 플랜지를 밀어준다.
다음으로, 그림 17처럼 A의 거리를 측정한다.
다시 새 프랜지를 제거한다.

아래의 테이블을 참조하라.

위에 오래된 플랜지와 마찬가지 방법으로, 새 플랜지를 샤프트에 수축 · 조립한다.

2. 출력플랜지

  첨부된 도면을 참조한다. (P.32)

[ 이미지를 클릭하면 큰 사이즈의 도면 확인 ]
